2018年03月16日

移動局の設定と実験開始

実は実験は既に開始しています。
3月3日にFIXしたと報告しています。
その前にはFIXするまでに30分近く要し、ほとんど放置状態「これでは使えないな」と思っていましたが、基準局の環境を変えたり試行錯誤したところ3分ほどでFIXした事の報告でした。
ですからこの時にすでに実験は開始しています。つまり、3月3日以前には基準局の設置とデーター送信、移動局の設定と受信環境の整備は終わっていた事になるのですが、その後、多少の調整や、基準局の作り直し、基準位置データーの設定修正をおこなっていました。

基準局の位置は、測量業務用のネットワーク型RTK(VRS方式)で観測した単点観測値をとりあえず仮の位置データとしています。
2周波の受信機でVRS方式で行っているので2〜3pの誤差で緯度、経度、標高の絶対位置が観測できます。測量業務用で金が掛かっている訳ですからこの精度は当たり前なのです。
ネットワーク型RTK(VRS方式)のアンテナ
ローコストで行う今回のプロジェクトとはアンテナの大きさからして違います。FIX時間も環境が良ければ2〜3秒
今回の基準局(事務所屋根の上)では2〜3秒でFIXしています。観測値もセッション間(再初期化を行うタイミング)格差で1〜2oです。セッション間の時間が短かったので衛星の移動が少ない環境だったこともあります。この数値でも基準局の位置情報としては十分使えるとは思いますが後程、RTKLIBでスタティック測位を試してみたいとも思っています。

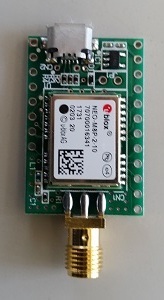

さて、移動局の設置ですが、2in1型ノートPCとアンテナ及び受信機の設えです。受信機(NEO-MP8)の設定はU-bloX社から提供されている「U-center」をつかいます。
受信機(NEO-MP8)とPCをUSB-microUSBケーブルで接続します。
PCではRTKLIBをインストールして使います。

細かな報告は機会があったらしますがRTKLIBの中にあるrtknaviを起動します。
移動局側(ROVER)と基準局側(Base)で同時に衛星からの電波L1帯搬送波を受信しています。
受信している衛星の位置情報(天空)も切り替えれば表示されます。
GはGPS CはBeiDou(中国、北斗)です。

次回はFIX時間と観測精度の報告予定です。
